WHC-96BA單相交流電流表的簡介

WHC-96BA系列單相交流電流表專門為工礦企業、民用建筑、樓宇自動化等行業的電力監控系統而設計。儀表采用交流采樣技術，通過面板按鍵設置CT參數，可直觀顯示單相系統一次側電流參數。該表配有RS485通信接口，通過標準的Modbus協議，可與各種組態系統兼容，從而把前端采集到的電流量實時傳送給系統數據中心。

作為一種先進的智能化、數字化的電力信號采集裝置，該系列儀表已廣泛應用于各種控制系統、SCADA系統、DCS系統和電能管理系統等。

WHC-96BA單相交流電流表的功能介紹

?  四位LED數碼管顯示；

?  測量單相交流電流參數；

?  RS485或RS232通訊（Modbus-RTU）協議，從設備地址、波特率可通過前面板按鍵任意設置；

?  可設置CT參數，用于不同電流等級的交流系統；

?  兩路可組態的繼電器報警輸出和模擬量4~20mAdc輸出；

?  體積輕巧 外型美觀 安裝方便抗干擾能力強。

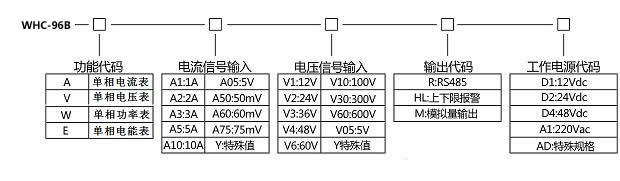

選型代碼

常用選型實例

型號：WHC-96BA-A5-R-A1

輸入：0~200Aac/0~5Aac

顯示：0.0~200.0 A

輸出：RS485通訊

工作電源：AC220V

描述：此產品為0~200Aac交流電流信號經過互感器轉換成0~5A信號作為交流電流信號輸入，顯示一次電流值0~200A，輸出RS485通訊接口支持ModBus協議;輔助電源為交流220V。

詳細產品介紹請點擊下載WHC-96BA單相交流電流表.pdf
