溫度巡檢儀在很多場所都有運用到，比如存放食品的倉庫、存放藥品的冷庫、通訊機房等，溫度巡檢儀的工作就是巡回顯示著溫度傳感器傳達的溫度信號，在達到臨界值時報警通知給需要的人。

那今天我們一起看下如何設置它的上下限報警，我們模擬常用的K偶熱電偶輸入，接在通道1上面。

第一步：我們先要固定通道，我們?cè)陲@示01時候按下mod鍵，此時通道窗口顯示01，且個位跳動

第二步：我們長按圓圈按鈕，AH是設置上限報警，按左鍵，進入設置，我們比如將溫度設置在100，我們按mod鍵，AL是設置下限報警，按左鍵，進入設置，我們將報警值設置成50，此時的設置代表當?shù)谝煌ǖ赖臏囟雀哂?00度時，則上限報警；當?shù)陀?0度時，則下限報警。

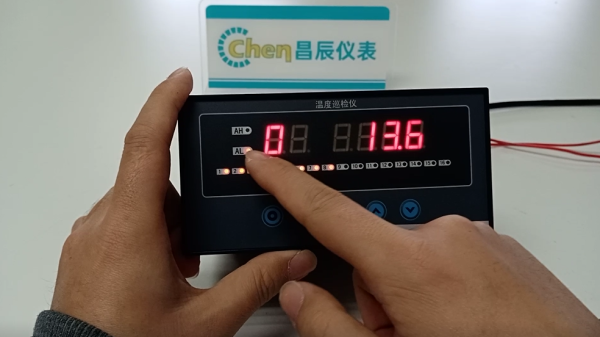

接下來我們驗證一下，我們給到輸入溫度在50度以下，可以看到AL報警燈亮了，此時后面的第二繼電器也相應的動作了。

我們將溫度輸入在50-100之間，AL和AH報警燈都不亮

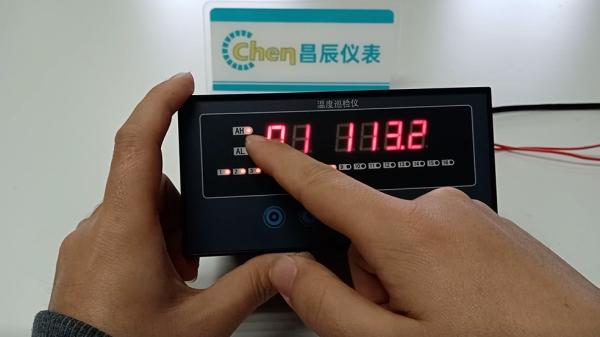

我們將輸入溫度設置在100度以上，AH上限報警燈亮，后端第一繼電器相應動作。

這是我們拿第一通道01作“上下限報警”實例的情況，其他通道的報警值也按照這樣的方法進行設定即可。

操作簡明易學，可以嘗試下哦！
