蘇州昌辰CHLC系列溫度巡檢儀是基于大限度減小測量裝置的尺寸，降低集成成本的經濟型溫度巡檢儀。其尺寸只有16×8×12.4厘米之小，使用安裝方便，不用擔心產品過大而無法使用，可萬能輸入，經濟實惠，是很多行業伙伴的選擇。

       接線簡單便捷-端子可插拔，采用可插拔接線端子設計，接線安裝便捷，有效避免觸線，誤接等現象。

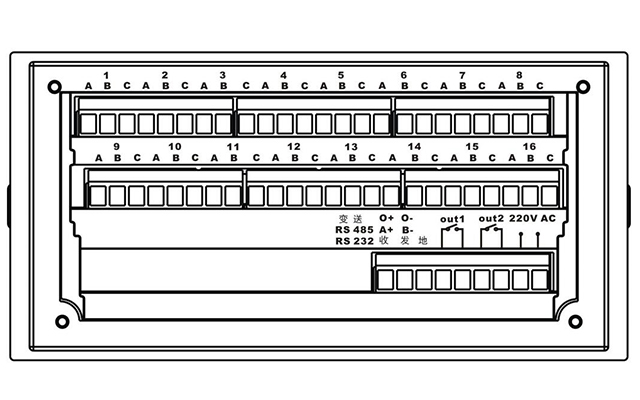

端子構成圖：

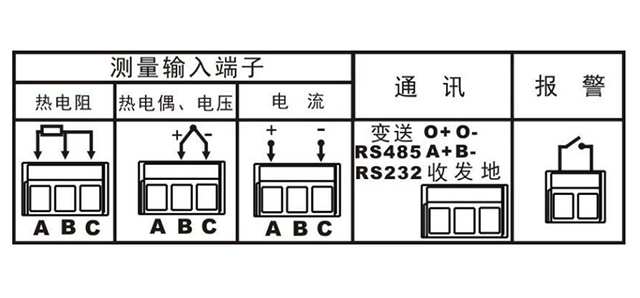

接線示意圖：

                         √ 熱電阻輸入：各熱電阻的 A 端（單線端），接到端子上相應通道的 A 端，B 端接到端子上相應通道的 B 端。C 端接到相應通道的 C 端。

                         √ 熱電偶輸入： 熱電偶的 B 端和 C 端子短接。

                         √ 通訊、變送接口： RS232 接口、RS485 接口、變送輸出接口可選

                         √ 報警： RL1~RL2 分別為 2 點報警輸出，常開觸點

                         √ 電源： 220V AC
